USB-осциллограф Autoscope 4

1450$

Автомобильный цифровой осциллограф USB Autoscope IV предназначен для просмотра, сохранения и анализа цифровых и аналоговых сигналов с электрических цепей автомобиля с целью поиска неисправностей в электронных системах автомобиля и диагностики механики бензиновых двигателей.

Цена: 1450$
Купить USB-осциллограф Autoscope 4

USB Autoscope IV — Осциллограф Постоловского

Последняя версия самого популярного в СНГ USB Autoscope, который еще называют «Осциллограф Постоловского». USB Autoscope IV — цифровой программно-аппаратный осциллоскоп, основным назначением которого является поиск неисправностей в различных электронных системах автомобиля и диагностика состояния механических узлов бензиновых и дизельных двигателей. Новый прибор был разработан с учетом опыта использования приборов предыдущих поколений, имеет измененный дизайн, и поставляется новым программным обеспечением и другим набором кабелей и разъемов.

Внешние отличия USB Autoscope IV от предыдущей модели USB Autoscope III:
* Адаптер зажигания встроен в прибор
* Блок питания 12В теперь внутри
* Изменился внешний вид прибора
* Изменились разъемы и кабели
* Улучшилось качество разъемов и кабелей
* Прибор стал более удобным

Прибор универсален т.е. не привязан к какой-либо определенной автомобильной марке:
* Удобное универсальное подключение к USB порту любого компьютера под управлением операционной системы Windows.
* Полная гальваническая развязка измерительных цепей от входов компьютера (шины USB).
* Оптимальное соотношение цены/возможностей.

Режимы работы прибора:
* Аналоговый осциллограф
* Цифровой анализатор
* Режим диагностики системы зажигания
* График разрежения
* Режим диагностики системы газораспределения
* Режим измерения угла опережения зажигания
* Режим измерения временных параметров сигнала
* Измерение относительного расхода топлива
* Режим автоматического анализа осциллограмм с помощью скриптов

Дополнительные возможности программного обеспечения USB Осциллограф:
* Программа осуществляет мониторинг измерение и запись сигнала одновременно. Записанные данные содержит непрерывный фрагмент оцифрованного сигнала. Данный фрагмент может быть полностью или фрагментарно сохранен в виде бинарного или графического файла(ов) или распечатан на принтер. Для экономии дискового пространства в программе реализована компрессия (декомпрессия) данных на лету при сохранении (чтении) бинарного файла.
* Программа также имеет возможность добавления временных маркеров снабженных комментариями. Для автоматического анализа сигнала(ов) в записанном фрагменте в программу интегрирована поддержка скриптов пользователя на базе VBScript или Jscript. Пользовательский скрипт может маркировать осциллограмму, выдавать текстовую и графическую информацию по результатам анализа. Пакет ПО содержит скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям. При необходимости пользователь может легко создать свой скрипт для анализа сигналов для любого другого протокола.
* Для удобства пользования измерительные адаптеры снабжены подсветкой.

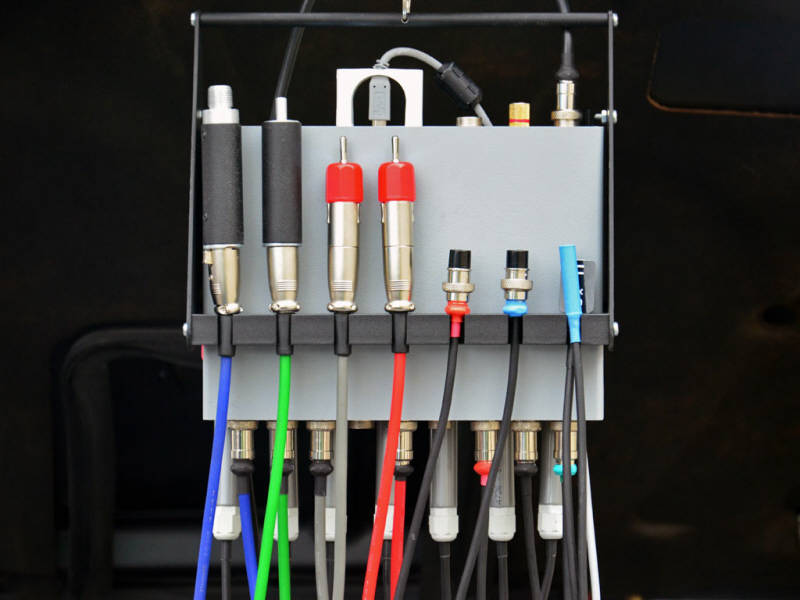

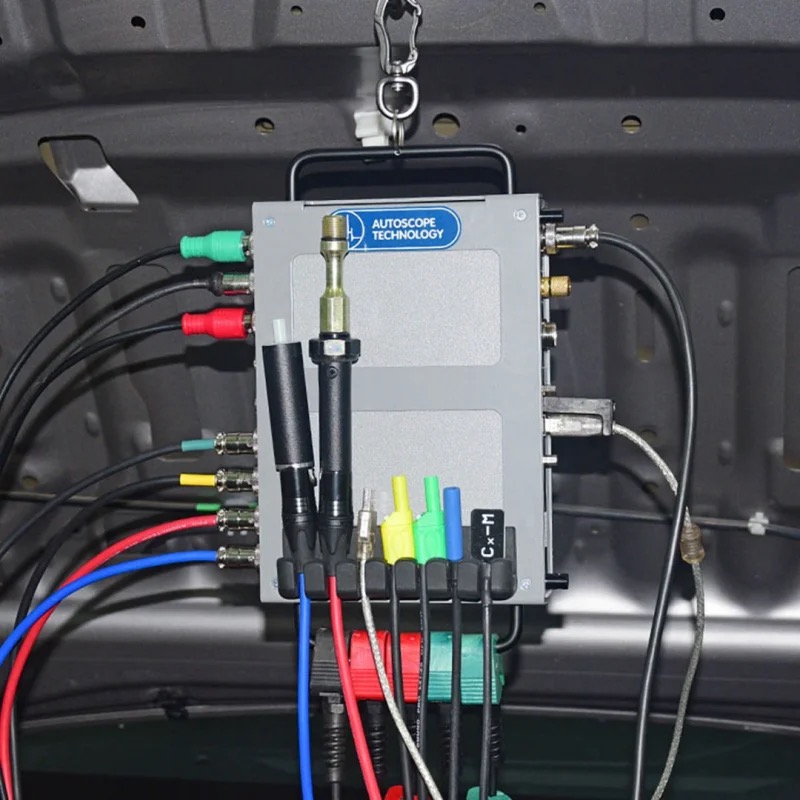

* Так же для удобства пользования в комплекте присутствует «Подставка-держатель», которая позволяет хранить основной блок осциллографа и все измерительные кабели и датчики в подключенном виде и готовым к работе в любой момент. Технические характеристики:

Режим аналогового осциллографа
Количество аналоговых входов	8
Количество каналов осциллографа	1, 2, 4, 8 (по выбору)
Разрешение АЦП	12 бит
Диапазон измеряемого напряжения	±6/30 V — 1-4й аналоговые входа; ±60/300 V — 5-6й аналоговый вход; ±6 V — 7-8й аналоговые входа
Максимальная частота оцифровки на канал	1-но канальный: 12,5 MHz; 2-х: 5,0 MHz; 4-х: 2,5 MHz; 8-ми: 1,25 MHz
Режим оцифровки	непрерывный поток
Входное сопротивление	1 mOhm
Дополнительные возможности	свободное переключение входных каналов (подключение канала осциллографа к любому физическому входу «налету»)

Режим цифрового анализатора
Количество входов цифрового анализатора	9
Диапазон входного напряжения	±0…5,5V
Режимы	2-х, 4-х, 8-и канальный анализатор
Максимальная частота оцифровки на канал	2-х канальный: 100 MHz; 4-х: 50 MHz; 8-ми: 25 MHz
Входное сопротивление	10 kOhm; 1 mOhm при (0…5 V); 510 Ohm при выходе за диапазон
Максимальный поток данных	25 MB/s
Ток потребления	рабочий: ≤350 mA; ожидание: ≤60 mA

Общие характеристики
Основные возможности	отображение + запись + измерения в реальном времени
Количество каналов аналогового осциллографа	по выбору 1, 2, 4, (8)
Параметры развертки (аналоговый осциллограф)	1-но канальный: 2 μS/Div. — 1 S/Div.; 2-х: 5 μS/Div. — 1 S/Div.; 4-х: 10 μS/Div. — 1 S/Div.; 8-ми: 0 μS/Div. — 1 S/Div. с шагом 1-2-5
Параметры развертки (цифровой анализатор)	2-х канальный: 0,2 μS/Div. — 0,2 S/Div.; 4-х: 0,5 μS/Div. — 0,5 S/Div.; 8-ми: 1 μS/Div. — 1 S/Div. с шагом 1-2-5
Синхронизация (аналоговый осциллограф)	по любому каналу, фронт, уровень, порог по уровню, порог по времени
Синхронизация (цифровой анализатор)	по любому каналу, фронт
Минимальное время записи	аналоговый: 1-но канальный (12,5MHz) — 170 сек; 2-х/4-х (10MHz) — 240 сек; цифровой анализатор — 85 сек
Максимальный размер файла	аналоговый осциллограф — 3GB; цифровой анализатор — 2GB
Измерительный инструментарий	max/min/среднее напряжение, разность напряжений, время, частота, скважность, фаза сигнала
Выходные форматы	бинарный файл, *.jpg, печать
Поддержка PlugIn	внешние встраиваемые модули для специфических тестов

Полный комплект USB Autoscope IV включает в себя:
* Прибор USB Autoscope IV
* USB 2.0 A/B интерфейсный кабель
* CD с программным обеспечением
* Dx датчик разрежения -0.85…+0.15Bar
* Sync датчик синхронизации
* DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания
* Cx-M универсальный накладной ёмкостной датчик
* Lx-M универсальный накладной индуктивный датчик
* Px датчик давления в цилиндре -0,85…+6Bar
* Универсальный кабель 4 штуки
* Измерительный адаптер 4 штуки
* Подставка-держатель прибора
* PxLonger удлинитель для датчика давления в цилиндре
* Spark Gap высоковольтный искровой разрядник
* Пробник-игла 4 штуки
* Пробник-зажим прокалыватель 2 штуки
* Пробник-зажим «крокодил» 2 штуки
* Провод-удлинитель 4 штуки

Статьи по использованию прибора
